Как сделать лестницу на металлокаркасе своими руками — Полное руководство

Мечтаете о собственной лестнице на металлокаркасе, созданной своими руками? Наша статья «Всё о лестницах» предоставит вам все необходимые знания и инструкции для самостоятельного создания лестницы на металлокаркасе. Реализуйте свои дизайнерские идеи с помощью наших подробных руководств и экспертных советов!

Каркас лестницы из металла: расчет, фото и особенности + Видео инструкция

Каркас лестницы из металла: расчет, фото и особенности. На сегодняшний день есть огромное количество лестниц с различными способами изготовления конструкции, но самые надежные варианты – это создание каркаса лестницы из металла. За счет того, что используется именно металл, каркас лестницы можно сделать с любыми углами поворота, чего очень сложно добиться, если использовать каркас из дерева.

Способы установки. Есть два основным варианта того, как установить каркасную конструкцию, выполненную из металла: 1) Лестницы из металла со скрытой установкой.2) Металлические лестницы с открытым способом монтажа.

Общие сведения

Скрытая конструкция

Скрытый способ установки подразумевает использование тех вариантов конструкции каркаса, к чьему внешнему виду не предъявляется особых требований, так как предусмотрено, что в последующем все видимые части будут закрыты. Металлический каркас, который установлен, следует облицовывать желательно декоративным материалом так, чтобы все подходило под ваш интерьер, и не был нарушен общий стиль дома.

В качестве материала изготовления можно использовать относительно недорогие швеллера или балки (двутавровые) с уголками разных размеров, к которым и будет выполнено закрепление подступеней и ступеней. Сама же балка из швеллера в будущем будет закрыта гипсокартонном или панелями из дерева.

Важно! Ни в коем случае нельзя пренебрегать расчетом каркаса лестницы из металла, так как нужно будет обязательно знать нагрузку на несущие элементы, чтобы была исключена возможность излома конструкции при использовании.

Открытая конструкция

Открытый каркас представляет собой видимую часть конструкции лестницы, которая требует особой обработки и покрытия ЛКМ. Данный вариант визуально воспринимается лучше, а при правильном подходе и вовсе идеально впишется в лестничную конструкцию. По типу изготовления, открытые типы кнструкции можно разделить на каркасные:

  • С 1 косоуром.
  • С 2 косоурами.

Каркас открытого типа на одном косоуре – это когда по центру лестничной конструкции установлена несущая балка, на которую устанавливают косынки или площадки, чтобы закреплять ступени. Полступени в таком типе конструкции каркаса не устанавливают. Визуально этот вид конструкции кажется парящим, воздушным и легким. Если вы планируете установку широких маршей, то для исключения прогиба ступеней по краю советуем приваривать по бокам дополнительные элементы, а именно консоли.

Каркас открытого типа на двух косоурах – чем-то система установки схожа с одним косоуром, но в этом случае балки расположены не по центру, а по краю ступеней. Для того, чтобы закрепить ступени на балки, устанавливают кобылки (косынки), а сами ступени закрепляют с внутренней стороны, чтобы целостность проступи не была нарушена. Такой вид каркаса самый надежный и предназначается даже для широких маршей.

Для того, чтобы сделать косоуры, используют металлический профиль прямоугольной формы. По форме его делают в виде лесенки или прямой несущей балки. Открытая лестница на металлическом каркасе своими руками требует, чтобы ее тщательно обработали, а также, чтобы сварочный шов был красивым, и было высококачественное покрытие лаком или краской (без потеков), чтобы общий вид лестничной конструкции не был испорчен.

Расчет размеров и последовательность изготовления

Перед тем, как начать создавать каркасную конструкции, следует определиться с типажом конструкции, а также высчитать, сколько вам требуется материалов и выполнить замеры. Расчет требуемых параметров:

  • Замер высоты между полом второго и первого этажа.
  • Ширина проступи, должна быть от 0.2 до 0.3 метра.
  • Высота подступенка, от 0.16 до 0.2 метра.
  • Лестничный марш должен иметь ширину не меньше, чем 0.9 метра.
  • Угол наклона лестницы, допустимое значение от 30 до 45 градусов.

Все описанные выше пределы интервалов при расчете ступеней требуются для удобства передвижения по конструкции.

Формулы для этих расчетов:

  1. Формула удобства равна: е – j= 12 см.
  2. Формула безопасности равна: е + j= 12 см.
  3. Формула шага равна: е +2 j= 62(60-64) см.

Причем размер проступи обозначен как «е», а размер подступенка «j», «а».

Планируем этапы работ

При выполнении данных расчетов будет не лишним сразу же определиться с этапами выполнения работ:

  1. Подготовьте проем требуемого размера.
  2. Изготовьте каркас лестницы из металла на второй этаж на основании совершенных расчетов.
  3. Соберите всю конструкцию по месту установки.

Делаем каркас своими руками

Лестницы с каркасом из металла простых конструкций не так уж и сложно изготовить своими руками, если у вас есть навыки работы со сварочным аппаратом. Давайте узнаем, в чем заключаются основными этапы работы по изготовлению каркаса из металла для наиболее распространенных типов конструкций.

Маршевая лестница

Для того, чтобы самому сделать маршевую лестницу, а точнее, ее каркас, потребуется швеллер или металлический профиль прямоугольной формы, а также уголки для того, чтобы сделать косынки под ступени. В зависимости от того, какой вы выбрали материал для изготовления (швеллера или металлический профиль) сварите раму, а сверху на боковую грань швеллера приварите уголки для установки ступеней.

Кстати, закрепить ступени можно при помощи двух способов:

  1. Прямая укладка на уголки, способ прикрепления при помощи болтов (в этом случае – насквозь) или же шурупов, которые будут закручены с внутренней стороны через специальные отверстия уголка в проступи.
  2. Доварите к закрепленным уголкам добавочные полосы требуемой длины из того же уголка, чтобы у вас в итоге получилась рамка прямоугольного типа, на которую в будущем будут уложены и закреплены ступени.

Следующим шагом будет выполнение зачистки сварного шва, для этого можно использовать напильник или же ускорить процесс и использовать насадку со шлифовальным диском на дрели. Перед началом окрашивания металлическую конструкцию следует обязательно обработать защитным раствором, чтобы было предотвращено образование ржавчины.

Каркас для винтовой лестницы

Для создания каркаса именно винтовой лестницы собственноручно, вам нужны будут две трубы:

  1. Потребуется для центрального несущего столба и ее делают из трубы с необходимыми параметрами в виде длины и диаметра.
  2. Потребуется для закрепления ступеней – труба с аналогичной длиной, но чуть большим диаметром.

Труба, которая предназначена для закрепления ступеней, должны быть нарезана на равные отрезки (гильзы), длина которых варьирует от 0.23 до 0.26 метра. Для экономии, вы можете использовать как вариант и остатки труб, если у вас есть таковые, главное, чтобы у них был одинаковый диаметр.

Обратите внимание, что отрезки труб с большим диаметром обязательно должны быть нарезаны под углом лишь в 90 градусов, чтобы обеспечить правильный угол установки ступеней.

Нарезанные отрезки обязательно должны садиться на центральный столб плотно, без малейшего люфта или перекосов. Если при установке не удается насаживать отрезки плотно, используйте специальные уплотнительные кольца, которые тоже можно сделать самому из прута с требуемым диаметром. Для получения требуемого размера уплотнительного кольца, накручивайте прут на несущий столб.

Получившиеся кольца можно приваривать в отрезки для надежности фиксации и обрабатывать при помощи насадки со шлифовальным диском для дрели от неровностей. Еще можно и сразу приварить ступени к центральной балки, но в этом случае процесс правильного закрепления будет усложнен, а при помощи отрезков намного легче выставлять ступени на требуемый шаг и угол наклона. Для того, чтобы было проще делать ступени одинакового размера, используйте специальный шаблон. Для этого вам потребуется кусочек фанеры и деревянные рейки (хватит нескольких штук). Их следует закрепить на фанере, чтобы получить ступени нужной формы.

Для каркаса лестницы из металла изготовьте необходимое количество будущих ступеней, установите уголки или профильные трубы в созданный шаблон и сварите все между собой с гильзами из второй трубы. Когда сборка будет окончена, подготовленные ступени зачистите по швам сварки от заусенцев и неровностей. Когда все описанные выше работы будут выполнены, приступайте к самой установки винтовой лестницы, а уже готовые ступени, к которым прикреплены отрезки, можно одеть на центральную трубу и установить готовую конструкцию на место монтажа. Для большей надежности нижнюю часть центрального столба следует забетонировать в пол.

Когда установка будет завершена, выставьте ступени по спирали на нужный шаг и угол, а для того, чтобы конструкция была прочной и надежно зафиксирована, сварите ее между собой при помощи перемычек. Проступи следует установить и закреплять после грунтовки и окрашивания всех элементов лестничной конструкции из металла.

Как сделать антикоррозийную обработку

Чтобы обеспечить для своей лестницы долговечность и большой срок эксплуатации, следует правильно ее обработать.

Антикоррозийная обработка будет состоять из таких этапов:

  • Конструкцию следует обезжирить.
  • При помощи преобразователя обработать ржавчину.
  • Загрунтовать все.

Обезжиривание проводится за счет обработки элементов лестницы из металла, для этого подойдет использование тряпки, смоченной любым растворителем органического типа или без ацетоном, бензином, уайт-спиртом. Обработка ржавчины преобразователем выполняется так – кистью на поверхность лестницы и металлических предметов наносят сульфатный слой без просветов. Такие растворы можно купить в готовом виде в специальных магазинах.

Итоги

Последним этапом обработки является грунтовка, которую наносят плотным слоем без просветов, причем в один слой пульверизатором или кистью. Для хорошего высыхания требуется подождать хотя бы сутки. Чаще всего для грунтования используют грунт ГФ №21, который обладает коричневым и иногда сероватым оттенком. Если обработать весь металл каркаса в правильной последовательности, вы сможете обеспечить долгий срок службы и обезопасить себя от дальнейших трат на еще одну обработку.

Лестница на металлическом каркасе – делаем самостоятельно без особых проблем!

Необходимые инструменты и материалы

Лестницы на металлическом каркасе считаются наиболее прочными и по-настоящему надежными конструкциями. Их можно изготавливать под любые интерьеры помещения.

Лестничная основа из металла – выбираем подходящую

Металлокаркас без особых проблем выдерживает большой вес. Деревянная лестница на такой основе может оснащаться массивными поручнями и тяжелыми пролетами, а также любыми другими декоративными элементами. В зависимости от типа монтируемой лестницы – открытой либо скрытой, с площадкой либо спиральной, дугообразной либо винтовой, забежной либо маршевой, подбирают вид ее каркаса. Он бывает следующих разновидностей: скрытым; открытым с одним или двумя косоурами.

Своими руками проще всего сделать открытый металлокаркас. В такой конструкции все составляющие «прячутся» под панелями и ступенями, что дает возможность не выдвигать особых требований к внешнему виду лестничной основы. Изготовление подобных каркасов своими руками обычно производится из недорогих уголков и швеллеров. Стандартный закрытый металлокаркас – это несущая основа, которую делают из соединенных попарно швеллеров, на которые устанавливают «косынки» – уголки из металла. Последние выполняют функцию опоры для подступенков и ступеней.

Лестничная основа из открытого металлокаркаса

Некоторые умельцы вместо уголков используют металл в листах. В этом случае изготовление лестницы становится более сложным процессом. Проектирование закрытых конструкций выполняется достаточно просто. Главной задачей становится грамотный расчет их прочностных показателей. Боковая часть таких каркасов после их установки закрывается гипсокартонными либо деревянными декоративными панелями. Металлическая лестничная основа с одним косоуром характеризуется тем, что для нее не нужны подступенки. Она представляет собой одну балку – несущую, к которой крепят площадки под ступени либо «косынки»-уголки.

Визуально подобные каркасы выглядят воздушно и очень «прозрачно». Поэтому их монтируют в зданиях с минималистическими и изысканными интерьерами. Каркасы с одним косоуром чаще всего делают с узкими маршами. Если планируется изготовление своими руками лестниц с широкими маршами, сбоку таких конструкций нужно обязательно приваривать добавочные консоли. При повышенных нагрузках они не дают ступеням прогибаться.

Каркас лестницы с двумя косоурами можно сделать из прямоугольного по сечению профиля. Стоимость производства и установки таких открытых конструкций достаточно высока. Следует изготовить в виде «лесенки» два косоура, а затем смонтировать на них ограждение и ступеньки. Процедура установки основы требует мастерского владения сварочным аппаратом. Далее мы подробно поговорим о том, как сделать своими руками каркасы для распространенных лестничных конструкций.

Самостоятельное изготовление маршевых конструкций – сложностей нет

Металлокаркас для такой конструкции делается элементарно. Вам нужно будет выполнить чертеж будущей лестницы с указанием размеров всех ее элементов. У нас на сайте есть готовые эскизы. Вы можете выбрать подходящую вам конструкцию и просто-напросто подставить в ее чертеж геометрические параметры своей лестницы.

После этого можно начинать работы, руководствуясь такой схемой:

  1. Нарезаете металлические изделия по заданным на чертеже размерам.
  2. Свариваете прочную раму из профильных труб либо швеллеров. Специалисты советуют применять трубные изделия, так как они характеризуются более высоким показателем жесткости. За счет этого вибрация готовой конструкции при движении людей практически полностью исключается.
  3. Привариваете уголки к боковым граням полученной рамы.
  4. Устанавливаете и крепите ступеньки (из листового металла либо из древесины) к «скелету» будущей лестницы.

Установка ступенек из древесины

Ступени монтируются двумя способами:

  1. На «косынки», которые присоединены к трубе или швеллеру, наваривают дополнительно два небольших куска уголка, формируя, по сути, добавочную раму. На нее затем и устанавливают ступеньки.
  2. Укладкой ступеней сразу на «косынку» без изготовления дополнительной рамы.

Все сварные швы после выполнения указанных работ своими руками необходимо тщательно зачистить напильником. После этого каркас лестницы грунтуется составами, которые снижают риск появления коррозии при эксплуатации конструкции.

Делаем металлокаркас для винтовой лестницы

Чуть сложнее сделать своими руками прочную основу для конструкций винтового типа. В этом случае следует использовать два трубных изделия одинаковой длины. Одно из них нужно для монтажа центральной опоры лестницы, второе – для установки и фиксации ступенек. Обратите внимание – сечение второй трубы должно быть больше, чем первой.

Приступаем к первому этапу монтажа винтовой лестницы. Строго перпендикулярно выполняем нарезку на 24–26-сантиметровые гильзы трубного изделия под ступеньки. Здесь очень важно добиться той самой перпендикулярности, так как без нее впоследствии будет невозможно установить под правильным углом ступени. Нарезанные «бочонки» нужно посадить на центральную трубу-опору. Оптимально, если они налезают на нее без люфтов и малейших перекосов. На практике такого добиться не удается, поэтому следует сделать из подходящего по сечению прутка уплотняющие кольца.

Монтаж винтовой лестницы

Этот процесс может затянуться – подобрать пруток нужного диаметра достаточно сложно, но без него не обойтись. Готовые кольца ввариваются в гильзы, после чего при помощи ручного фрезера тщательно шлифуются. Теперь можно приступать к изготовлению ступенек. Рекомендуется сделать специальное приспособление – кондуктор, чтобы этот процесс происходил максимально быстро, и при этом у вас получались ступени с одинаковыми геометрическими параметрами. Для кондуктора вам будут нужны рейки из древесины и оправка для трубы. Из первых потребуется сделать конструкцию в форме ступени путем их склеивания.

Оправку изготавливают (тоже склеивают) из обрезков древесно-стружечной плиты. В самодельный кондуктор вкладывают металлические трубки и сразу же выставляют их под запланированным углом, приваривая ступеньки к «бочонкам».

Швы, которые остаются после сварки, обязательно зачищают от поверхностных дефектов. Дальше все просто. Начинаем собирать металлокаркас – натягиваем гильзы на центральную трубу, размещаем эту конструкцию на предназначенное для нее место. Желательно забетонировать нижнюю часть центральной опоры, чтобы повысить степень ее надежности. Финальная стадия работ – выставляем ступени и при помощи коротких стоек соединяем их друг с другом сваркой. Укладка ступенек производится после того, как весь лестничный «скелет» будет тщательно прогрунтован и качественно покрашен антикоррозионной краской. Вы сделали своими руками каркас для винтовой конструкции!

«Утиный шаг» – лестница из дерева для частных домов

В небольших по площади помещениях очень часто нельзя установить обычную прямую (маршевую) либо винтовую лестничную конструкцию из-за банальной нехватки свободного пространства. В этом случае приходится монтировать достаточно крутую деревянную лестницу на металлической основе с уклоном более 40°. Подобные конструкции называют «утиным шагом», так как подниматься и спускаться по ним можно исключительно «по-утиному» – вперевалку, ставя только одну ногу на каждую ступеньку.

Особенность таких лестниц – наличие установленных попарно в противоположном направлении деревянных ступеней небольшой длины. Каркасы подобных конструкций рекомендуется делать с прямыми углами. А деревянные ступени, монтируемые на них, изготавливать скругленными. В качестве основания для ступенек лучше всего использовать трубы квадратного сечения с размерами сторон 2х2 см. Эти изделия делают отдельно (можно применять описанный ранее кондуктор), а затем ставят на косоуры и приваривают.

Раскрой древесины по запланированным размерам осуществляют болгаркой. Готовые ступеньки укладывают на металлическое основание и крепятся универсальными саморезами с шайбами. Все особенности монтажа таких каркасов своими руками вы увидите на видео. Создавайте самостоятельно идеальные лестницы для своего жилища!

Чертеж металлической лестницы

Когда в жилом малоэтажном здании планируется не один этаж, а два или три обязательно нужно продумать конструкцию, которая будет вести к верхним ярусам. Чертеж металлической лестницы, созданный на основании замеров, поможет облегчить работу и сделать процесс обустройства доступным.

Схемы и чертежи металлических лестниц

Металлические лестницы

Конструкция металлической лестницы обладает всеми необходимыми параметрами безопасности и долговечности. Именно поэтому часто делают ставку именно на этот вид изделия. Металл практически не подвержен коррозиям, выигрышно подчеркивает стиль помещения и вносит строгость и изящность в дизайн. Глядя на широкое разнообразие предлагаемых металлических лестниц можно понять, что их сможет собственноручно сделать даже тот человек, который не имеет опыта в подобных воплощениях.

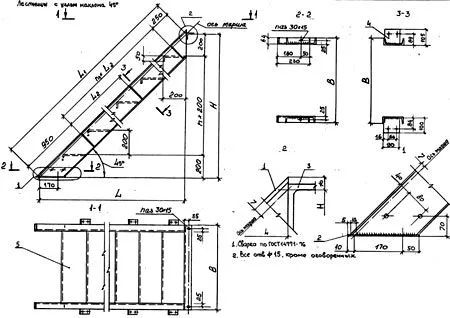

Чертеж с размерами металлической лестницы

Самое главное – выбрать такую конструкцию, которую будет посильно начертить, подготовить и установить в пространстве помещения или за его пределами.

Преимущества

  1. Металлические лестницы, ведущие на второй этаж, могут быть придуманы в самых разнообразных дизайнерских решениях.
  2. Они могут быть окрашены в самые разные цвета, поэтому есть шанс подобрать идеально подходящий под общую картинку интерьера.
  3. Материал не подвержен коррозиям при правильной обработке, это позволяет устанавливать такие конструкции в различных условиях влажности, а также, в любых климатических зонах.
  4. Структура изделия долговечна и надежна с точки зрения безопасности. Использование металлических косоуров делает конструкцию еще прочнее.
  5. Лестницы могут быть как простой схемы, так и замысловатой.
  6. Установка изделия достаточно проста, поэтому ее можно осуществить даже вдвоем.

Смонтированный каркас металлической лестницы

Недостатки

  1. Одним из недостатков можно назвать громоздкость сходней и перил. Но благодаря умениям современных разработчиков, можно легко подобрать схему, которая будет максимально соответствовать по нагрузке для определенного помещения.
  2. Некоторые изгибы и декоративные элементы сложно воплотить в жизнь без специальных навыков.

Основываясь на приоритетах и недостатках материала и конструкции в целом, можно делать ставку в пользу или против такого решения.

Металлическая лестница на косоурах

Чертеж металлической лестницы сделать гораздо проще, если структура обустраивается с помощью косоуров. Это обусловлено тем, что нужно просчитать расстояние для каждой ступеньки и подготовить материал, который впоследствии будет закреплен на основание. Косоуры – это база (основа) в форме будущей лестницы.

Она может быть произведена из разных материалов и быть закреплена, как этого требует помещение. Конечно, для приобретения подходящих косоуров замеры все же осуществить требуется.

Ведь конструкция должна подходить под параметры выделяемого под лестницу пространства. Лестница по металлическим косоурам поможет даже неопытным мастерам реализовать задачу установки.

Главное — правильно сделать чертежи лестницы с отметкой места, где будет расположены сходни. А также иметь под рукой инструменты и материалы, необходимые для воплощения этой идеи в собственном доме.

Преимущества

Благодаря тому, что сходни, оборудованные с использованием косоуров, заслужили призвание, положительные стороны такого решения очевидны:

  • Это облегчает процесс работы;
  • Позволяет с легкостью организовать порядок действий;
  • Такие конструкции прочны и долговечны;
  • Благодаря косоурам даже неопытный специалист или просто хозяин дома, сможет реализовать задуманное и воплотить его в реальность;
  • Этот элемент позволяет уделить больше времени деталям и дизайнерским экспериментам, которые украсят проект лестницы на второй этаж.

Это далеко не все позитивные стороны лестниц на косоурах, каждый владелец частного дома находит свои независимые преимущества.

Как сделать смотровую яму в гараже своими руками?


Для того чтобы сделать смотровую яму в гараже своими руками, необходимо выполнить следующие шаги:

  1. Определить место установки смотровой ямы. Желательно выбрать место на более высоком уровне, чтобы предотвратить затопление при дождях.

  2. Отметить место будущей смотровой ямы. Размеры ямы должны соответствовать размеру автомобиля, который будет находиться в гараже. Стандартный размер ямы составляет около 2,5 метра в длину, 1,5 метра в ширину и 1,5 метра в глубину.

  3. Начать выкапывать яму. Для этого необходимо использовать экскаватор или лопату. Глубина ямы должна быть не менее 1,5 метра.

  4. Установить поддоны из кирпичей вокруг краев смотровой ямы. Для этого выкладывают первый ряд кирпичей вокруг ямы, затем на них устанавливаются дополнительные ряды, соблюдая равномерное распределение кирпичей. Поддоны должны быть достаточно прочными, чтобы выдерживать вес автомобиля.

  5. Установить леса для поддержки стенок смотровой ямы. Леса должны быть установлены по периметру ямы, чтобы поддерживать кирпичные стенки в процессе укладки.

  6. Выложить кирпичные стенки смотровой ямы. Кирпичи выкладываются в два слоя, причем каждый следующий слой укладывается перекрывающимся на половину кирпичом по отношению к предыдущему слою. Стены должны быть достаточно прочными, чтобы выдерживать вес автомобиля.

  7. Установить металлический каркас в верхней части ямы. Каркас должен быть достаточно прочным, чтобы выдерживать вес человека, который будет находиться в яме.

  8. Установить лестницу для доступа в яму. Лестница должна быть достаточно прочной и удобной, чтобы человек мог спокойно спускаться и подниматься из ямы.

  9. Установить освещение в смотровой яме. Желательно установить светодиодные лампы, так как они потребляют меньше энерг

Шаг 6. Установите на место крышку смотровой ямы и закрепите ее с помощью петель или замков.

Шаг 7. Протестируйте смотровую яму. Откройте крышку и проверьте, открывается ли она свободно. Убедитесь, что она закрывается плотно, без щелей и зазоров.

Шаг 8. Завершите работу. Осталось только закрыть яму заглушкой и выровнять поверхность пола вокруг смотровой ямы. Если вы устанавливаете смотровую яму в новом гараже, вы можете продолжить работу по укладке пола.

Как видите, установка смотровой ямы в гараже — это довольно простая задача, которую можно выполнить самостоятельно при наличии некоторых инструментов и материалов. Важно не забывать о технике безопасности и правильно выполнять все работы, чтобы получить качественный и надежный результат.


Видео. Монтаж лестницы на металлокаркасе. Полный цикл. Обшивка лестницы деревом.
